Fiches 7 et 13 broches pour remorques : schémas, branchements et différences

Lorsqu’on tracte une remorque, une caravane ou un porte-vélo, la connexion électrique est essentielle pour alimenter les feux arrière, clignotants et autres accessoires.
Pour cela, on utilise une prise de remorque à 7 ou 13 broches.
Mais quelle est la différence entre ces deux systèmes ? À quoi servent les broches ? Et comment bien faire le branchement ?
Voici un guide complet pour tout comprendre.



À quoi sert une prise de remorque ?

La fiche de remorque permet de relier le circuit électrique du véhicule à celui de la remorque.
Elle transmet le courant nécessaire aux éléments de signalisation suivants :

• Feux de position (veilleuses)

• Clignotant gauche et droit

• Feux stop

• Feu antibrouillard arrière

• Feu de recul (sur les prises 13 broches)

• Éclairage intérieur (caravanes)

• Alimentation d’un réfrigérateur ou d’une batterie auxiliaire

Sans branchement électrique, la remorque ne serait pas visible sur la route et non conforme au Code de la route.

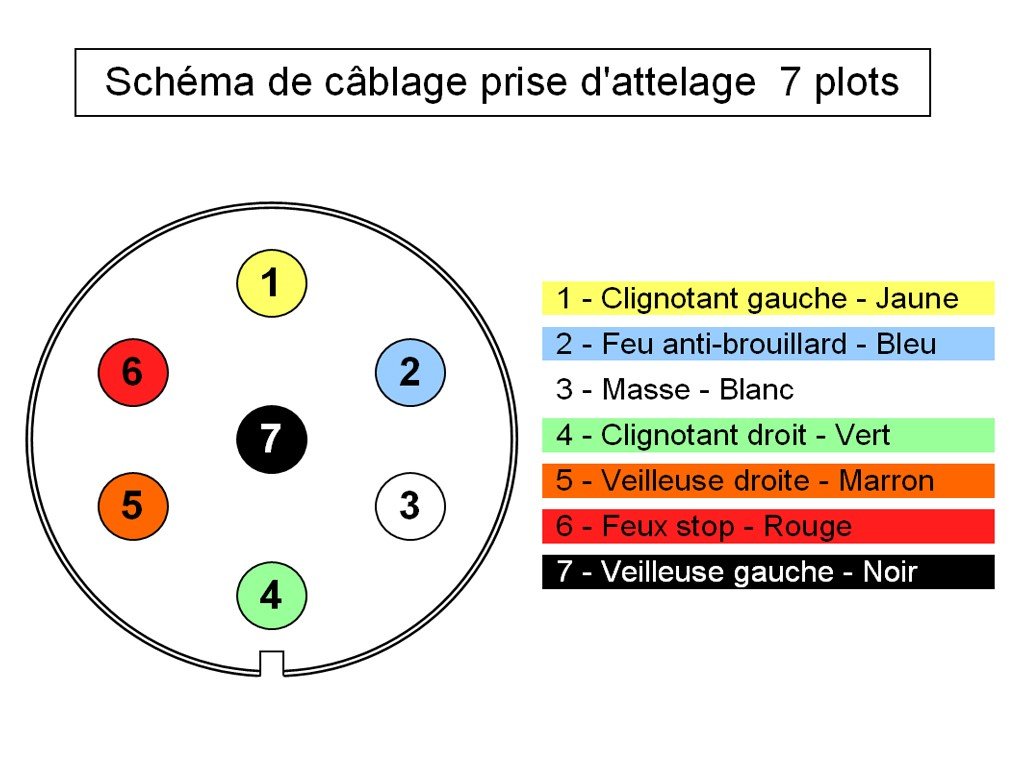

Fiche 7 broches remorque : la plus courante pour les petits modèles

Utilisation

La prise 7 broches, conforme à la norme ISO 1724, équipe la majorité des petites remorques, porte-motos ou porte-bateaux.
Elle assure uniquement les fonctions d’éclairage obligatoires.





⚠️ Limites :

• Absence de feu de recul

• Pas d’alimentation pour frigo ou batterie

• Risque de mauvais contact si la prise est usée

• Nécessite parfois un adaptateur pour les porte-vélos récents

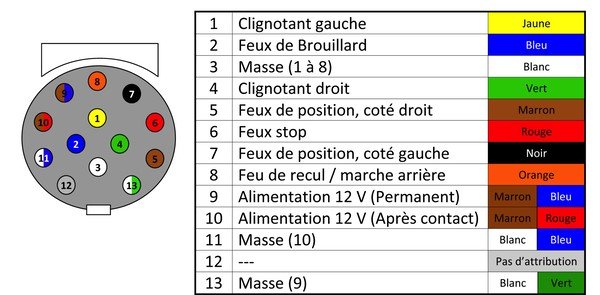

Fiche 13 broches remorque : la version complète et moderne

Utilisation

La prise 13 broches (norme ISO 11446) est aujourd’hui la référence sur les caravanes, remorques haut de gamme et porte-vélos modernes.
Elle offre une connexion étanche, plus fiable et plus complète.







Avantages :

• Feu de recul intégré

• Alimentation pour accessoires (frigo, batterie, éclairage intérieur)

• Connexion plus stable et étanche

• Parfaite compatibilité européenne



Comment brancher une fiche de remorque soi-même ?

Faire le branchement d’une fiche 7 ou 13 broches est accessible avec un peu de méthode.

1. Coupez le contact du véhicule avant toute manipulation.

2. Dénudez les fils et raccordez-les aux broches selon le schéma de câblage.

3. Serrez les vis et isolez les connexions pour éviter tout court-circuit.

4. Testez chaque fonction : clignotants, stop, veilleuses, antibrouillard, etc.

5. En cas de souci, vérifiez la masse (broche 3 ou 13), souvent responsable de dysfonctionnements.



Adaptateurs entre fiches 7 et 13 broches

Il existe des adaptateurs 7 ↔ 13 broches pour relier des systèmes différents (par exemple, une voiture en 13 broches et une remorque en 7 broches).
Cependant, certaines fonctions, notamment le feu de recul, ne seront pas actives avec un adaptateur basique.



En résumé : quelle fiche choisir ?
