Comment repérer et comprendre une plaque d'identification d'essieu ?

Quand un essieu de remorque doit être remplacé ou réparé, la plaque d'identification est le point de départ indispensable. C'est elle qui contient toutes les informations techniques nécessaires pour commander la bonne pièce : charge maximale, type de frein, dimensions, numéro de série. Sans elle, on navigue à vue. Encore faut-il savoir la trouver et la lire, car selon les marques, les informations ne sont pas présentées de la même façon !

Qu'est-ce qu'une plaque d'identification d'essieu de remorque ?

La plaque d'identification est une étiquette ou une plaque métallique fixée directement sur l'essieu ou le corps de l'attache à inertie. Elle recense les caractéristiques techniques de l'essieu telles que définies par le fabricant au moment de la production.

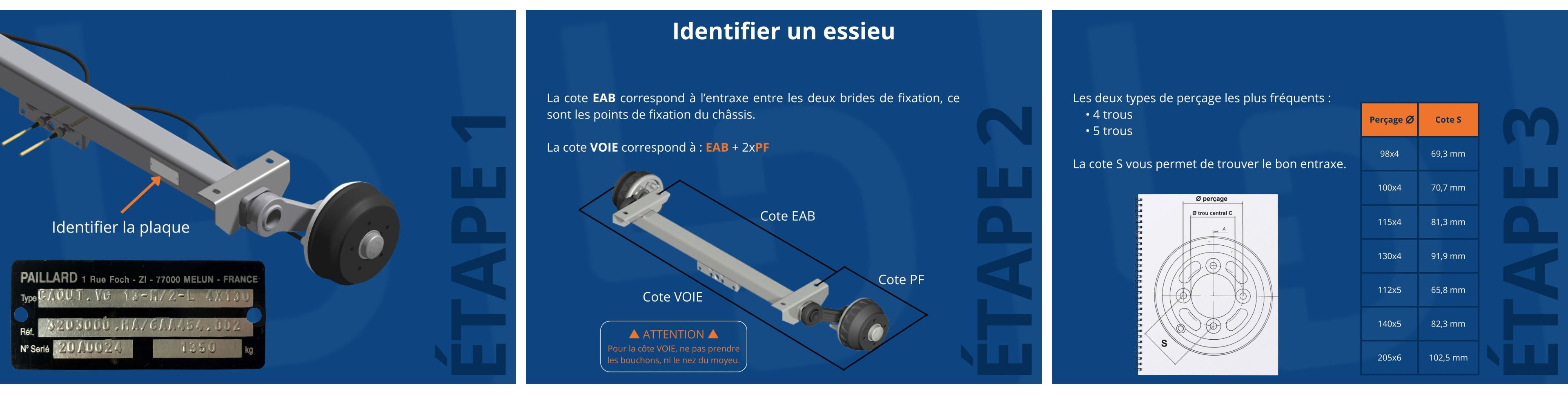

On la trouve généralement à deux endroits selon le type de remorque : sur le corps de l'essieu lui-même, côté intérieur du châssis, ou sur la tête d'attelage et le boîtier du frein à inertie. Sur certaines remorques anciennes, elle peut avoir disparu sous l'effet de la corrosion ou d'un choc. Dans ce cas, il faut se référer à la documentation du fabricant de la remorque ou contacter directement le distributeur avec une photo de l'ensemble.

Sa présence n'est pas une obligation légale au sens strict pour toutes les remorques, mais elle est systématiquement apposée par les fabricants d'essieux professionnels. C'est aussi cette plaque qui permet aux distributeurs de pièces détachées d'identifier rapidement la référence exacte à commander.

Les informations communes à toutes les plaques d'essieu

Quelle que soit la marque, une plaque d'identification d'essieu contient toujours un socle d'informations commun. Voici les données que l'on retrouve sur la quasi-totalité des modèles :

Ces données sont essentielles pour commander une pièce compatible. Un écart de quelques millimètres sur l'entraxe ou une confusion entre deux diamètres de tambour peut rendre une pièce totalement inutilisable.

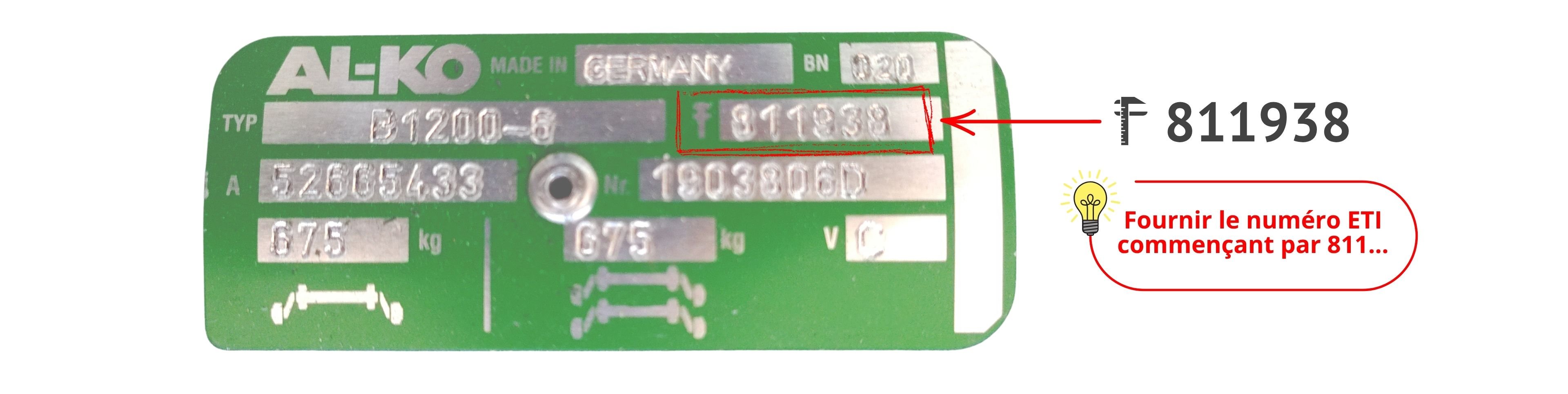

Lire une plaque d'essieu AL-KO

AL-KO est l'une des marques les plus répandues sur les remorques légères et moyennes en Europe. Ses plaques d'identification sont généralement collées sur le corps de l'essieu seulement.

La référence AL-KO se présente sous la forme d'un code alphanumérique qui indique le type d'essieu.

Par exemple, le type 2361 désigne un essieu freiné avec un tambour de 230x60 mm et une capacité de 1 600 kg ou 1800 kg.

Le type 1637 correspond à un essieu de 750 kg et 900 kg avec un tambour de 160x35 mm.

enfin, le type 2051 correspond à un essieu de 1 000 kg et 1 500 kg avec un tambour de 200x50 mm.

AL-KO utilise des roulements coniques ou cartouches (suivant le modèle et l'année de fabrication de l'essieu).

Les pièces détachées AL-KO disponibles chez Larose Diffusion sont classées par type d'essieu, ce qui permet de retrouver rapidement la référence exacte à partir des informations lues sur la plaque.

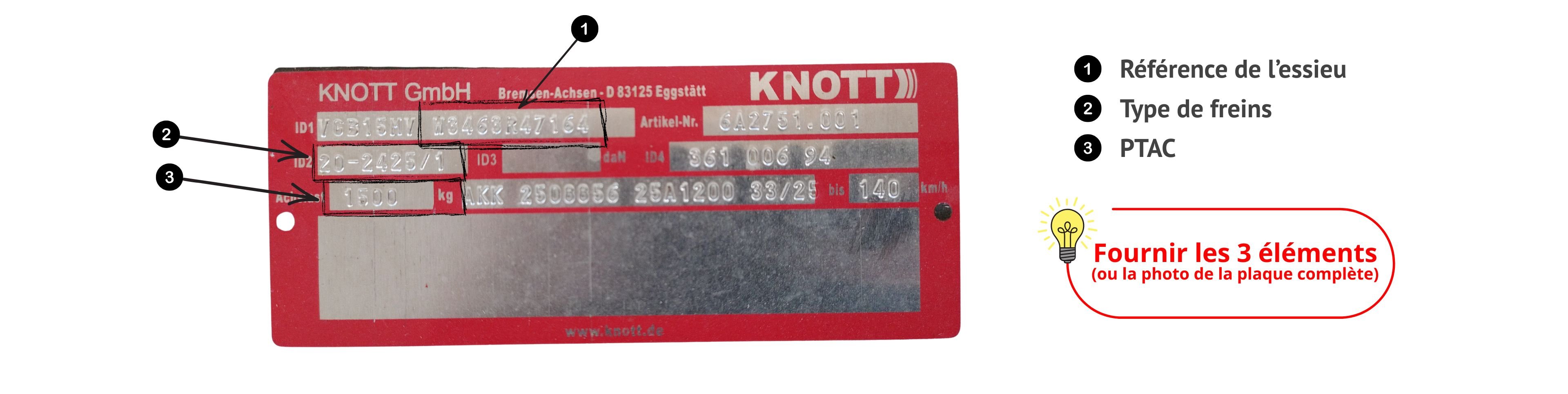

Lire une plaque d'essieu KNOTT

KNOTT est une marque allemande spécialisée dans les systèmes de freinage et les essieux pour remorques. Ses plaques sont généralement rivetées ou collées sur le corps de l'essieu, parfois aussi sur le timon freiné.

Les références KNOTT suivent une nomenclature propre à la marque. On y trouve notamment le type de frein, le diamètre et la largeur du tambour, ainsi que la charge nominale par essieu. La plaque KNOTT indique aussi souvent le numéro de lot de fabrication, utile pour les interventions sous garantie.

Les pièces détachées KNOTT couvrent l'ensemble de la gamme : attaches à inertie, semelles en V, timons et essieux complets.

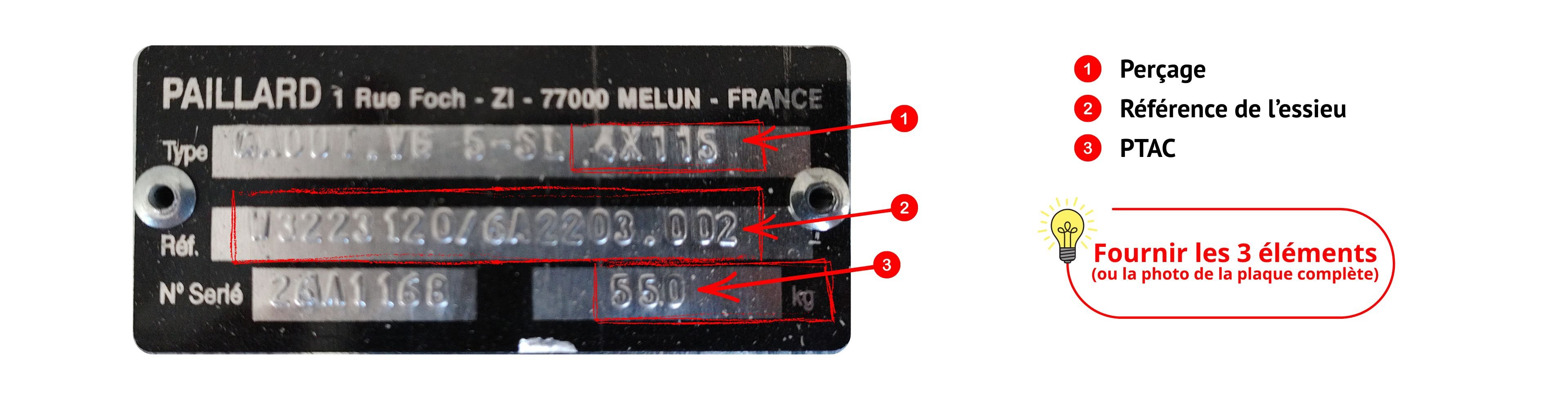

Lire une plaque d'essieu PAILLARD

PAILLARD est une marque française dont les essieux équipent de nombreuses remorques agricoles et de chantier. Ses plaques d'identification sont souvent positionnées sur le corps de l'essieu côté intérieur du châssis, parfois sur une étiquette plastifiée.

La nomenclature PAILLARD est différente de celle d'AL-KO ou KNOTT. La référence indique généralement la capacité de charge, le type de frein et la longueur hors tout de l'essieu. Les essieux PAILLARD utilisent fréquemment des freins KNOTT, ce qui peut prêter à confusion lors d'un premier diagnostic : la plaque de l'essieu est au nom de PAILLARD, mais les pièces de freinage portent une référence KNOTT.

Ce point est important à connaître pour éviter des erreurs de commande. Quand la plaque PAILLARD mentionne un type de frein KNOTT, c'est bien vers les références KNOTT qu'il faut se tourner pour les mâchoires, les ressorts et les câbles.

Pourquoi la plaque d'essieu est indispensable lors d'un remplacement ?

Commander une pièce détachée pour essieu sans consulter la plaque d'identification, c'est prendre le risque de recevoir une pièce incompatible. Les dimensions des tambours, des mâchoires, des roulements et des câbles varient d'un modèle à l'autre, parfois de façon imperceptible à l'œil nu mais déterminante pour la sécurité du freinage.

La plaque permet aussi de vérifier l'âge de l'essieu. Certains composants ont une durée de vie recommandée par le fabricant, indépendamment de leur état apparent. Connaître l'année de fabrication aide à anticiper les remplacements préventifs plutôt que d'attendre la panne.

Enfin, lors de l'achat d'une remorque d'occasion, la plaque d'identification est un outil de vérification : elle permet de s'assurer que l'essieu monté correspond bien aux caractéristiques annoncées par le vendeur et que la charge maximale est adaptée à l'usage prévu.

La gamme d'essieux pour remorques proposée par Larose Diffusion couvre les principales marques et configurations du marché, avec des essieux freinés et non freinés disponibles selon vos besoins.

Ce qu'il faut retenir sur la plaque d’identification d’essieu

La plaque d'identification d'essieu est une pièce d'information aussi importante que la plaque d'immatriculation d'un véhicule. La photographier et la conserver dans la documentation de la remorque est une bonne habitude qui fait gagner beaucoup de temps lors d'une intervention. En cas de plaque illisible ou disparue, le distributeur peut souvent identifier l'essieu à partir d'une photo de l'ensemble et des dimensions prises sur place.
