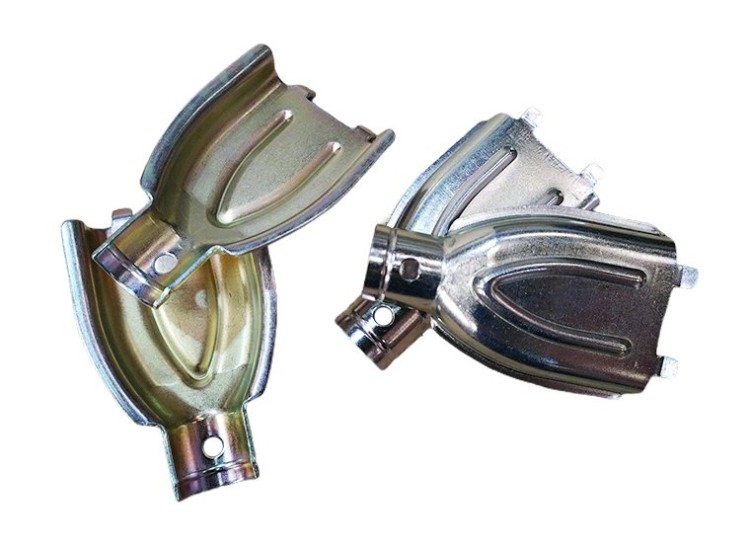

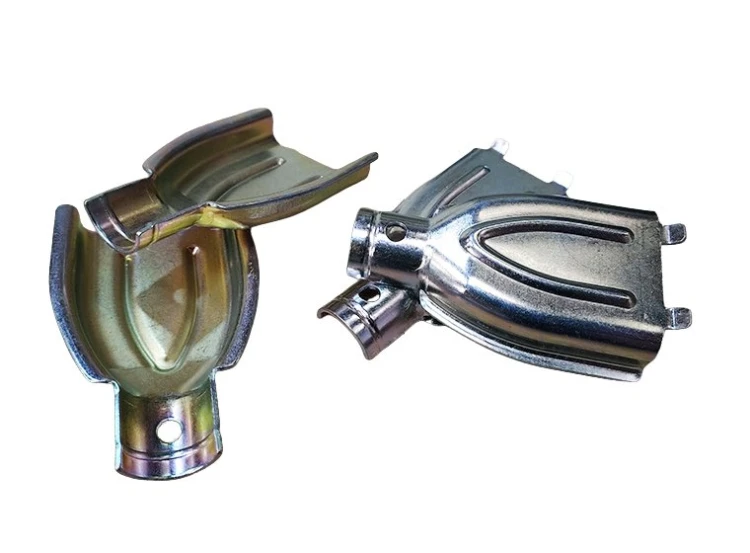

1/2 coquille ARRET DE GAINE BPW S1704-7/2005-7/2504-7

Les demi-coquilles d'arrêt de gaine sont de petites pièces mécaniques utilisées sur le système de freinage à inertie des remorques freinées. Elles permettent de maintenir fermement l'extrémité de la gaine du câble de frein dans son support, afin que seul le câble intérieur puisse coulisser.

À quoi servent les demi-coquilles d'arrêt de gaine ?

Le câble de frein d'une remorque est composé de deux éléments :

• Le câble intérieur, qui transmet l'effort de freinage.
• La gaine extérieure, qui protège le câble et doit rester parfaitement immobile.

Les demi-coquilles d'arrêt de gaine se placent autour de la gaine, généralement en deux parties (d'où leur nom), puis sont insérées dans un support ou un étrier prévu à cet effet.

Elles ont plusieurs fonctions essentielles :

• Maintenir la gaine en position.
• Empêcher la gaine de se déplacer lors du freinage.
• Garantir une transmission efficace de l'effort de freinage vers les tambours.
• Éviter les pertes de course du câble.
• Préserver le bon réglage du système de freinage.

Pourquoi sont-elles importantes ?

Si la gaine n'est pas correctement bloquée :

• le câble intérieur ne peut pas exercer toute sa force ;
• le freinage devient moins efficace ;
• le réglage des freins est faussé ;
• l'usure du système peut être accélérée.

Une demi-coquille usée, cassée ou mal adaptée peut donc entraîner une baisse des performances de freinage de la remorque.

Où trouve-t-on les demi-coquilles ?

On les retrouve principalement :

• sur les essieux freinés ;
• au niveau des flasques de frein ;
• sur certains palonniers ou compensateurs de freinage ;
• sur les systèmes de freinage des marques AL-KO, Knott, BPW, Peitz, RTN, etc., selon les modèles.

Quand faut-il les remplacer ?

Le remplacement est recommandé lorsque :

• elles sont fissurées ou cassées ;
• elles ne maintiennent plus correctement la gaine ;
• un câble de frein est remplacé ;
• une rénovation complète du système de freinage est effectuée.

Les avantages des demi-coquilles d'arrêt de gaine

• Maintien fiable de la gaine de câble.
• Transmission optimale de l'effort de freinage.
• Réduction des jeux dans le système.
• Amélioration de la précision du freinage.
• Montage simple et remplacement rapide.
• Contribution à la sécurité de la remorque.

En résumé, les demi-coquilles d'arrêt de gaine sont des pièces discrètes mais essentielles : elles assurent le blocage de la gaine du câble de frein, permettant au câble intérieur de transmettre efficacement l'effort de freinage. Sans elles, le système de freinage à inertie d'une remorque freinée perd en efficacité et en fiabilité.

Compatibilité

Cette demi-coquille est compatible avec les systèmes de freinage BPW suivants :

• BPW S1704-7 ;
• BPW S2005-7 ;
• BPW S2504-7.

Elle est destinée aux remorques, semi-remorques et autres véhicules équipés de ces types de freins.

Fabrication robuste

Conçue pour résister aux contraintes mécaniques du freinage, cette pièce offre :

• Une excellente résistance aux vibrations ;
• Un maintien fiable de la gaine de câble ;
• Une longue durée de vie ;
• Un montage simple en remplacement de la pièce d'origine.

Son utilisation contribue à conserver toute l'efficacité du système de freinage.

Applications

Cette 1/2 coquille d'arrêt de gaine convient notamment pour :

• Remorques freinées ;
• Porte-engins ;
• Porte-voitures ;
• Remorques agricoles ;
• Caravanes ;
• Semi-remorques équipées d'essieux BPW.

Caractéristiques techniques

• Type : 1/2 coquille d'arrêt de gaine
• Utilisation : maintien de la gaine du câble de frein
• Compatibilité : BPW S1704-7, S2005-7, S2504-7
• Montage : système de freinage d'essieu BPW
• Application : remorques, semi-remorques, caravanes et véhicules utilitaires freinés
